A crescente complexidade dos sistemas no setor de Oil & Gas exige abordagens cada vez mais robustas para projeto, validação e otimização. Em especial, os sistemas de controles subsea representam um dos maiores desafios de engenharia, devido às condições extremas de operação, alta criticidade e custos elevados de falhas.
Nesse contexto, o Simcenter Amesim se destaca como uma solução estratégica para simulação de sistemas multifísicos, permitindo a avaliação virtual de desempenho, integração e controle desde as fases iniciais do desenvolvimento.
O que é o Simcenter Amesim?
O Simcenter Amesim é uma plataforma avançada de simulação 1D voltada para modelagem e análise de sistemas mecatrônicos complexos. Sua proposta central é permitir que engenheiros projetem, validem e otimizem sistemas completos de forma virtual, reduzindo a dependência de protótipos físicos.
Entre suas principais capacidades:
- Modelagem de sistemas multifísicos (hidráulico, pneumático, elétrico e mecânico)
- Dimensionamento e integração de componentes
- Simulação em regime transiente e permanente
- Validação de estratégias de controle (incluindo HiL – Hardware-in-the-Loop)
- Bibliotecas prontas com milhares de componentes validados
Essa abordagem permite capturar o comportamento dinâmico de sistemas complexos com alto nível de fidelidade.

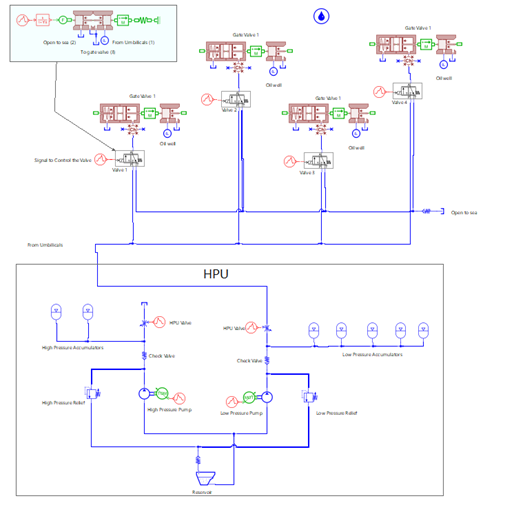

Sistema de controle subsea, da HPU até as válvulas de gaveta
Desafios no Oil & Gas e a necessidade de simulação
O setor de Oil & Gas enfrenta desafios crescentes, como:
- Operações em águas profundas e ultra profundas
- Altas pressões e condições severas
- Requisitos rigorosos de segurança e confiabilidade
- Custos elevados de intervenção e manutenção
Os sistemas de controles subsea são particularmente críticos, pois envolvem a operação remota de válvulas, atuadores e sistemas de segurança no fundo do mar.
A simulação com Amesim permite antecipar problemas de integração, avaliar desempenho e validar estratégias operacionais antes da implementação real.
Simulação de sistemas de controles subsea com Amesim
O Simcenter Amesim permite modelar e simular sistemas completos de controle subsea, incluindo:
- HPU (Hydraulic Power Unit)
- Umbilicais
- SCM (Subsea Control Module)
- Válvulas de controle e atuadores
- Sistemas de segurança (ESD – Emergency Shutdown)
A partir desses modelos, é possível analisar diversos aspectos críticos do sistema.
Análises típicas:
- Tempo de pressurização de umbilicais
- Tempo de enchimento de acumuladores
- Dinâmica de abertura/fechamento de válvulas
- Comportamento de partida de bombas de alta pressão
- Resposta a eventos discretos (como shutdown de emergência)
Essas análises são fundamentais para garantir desempenho, segurança e confiabilidade.

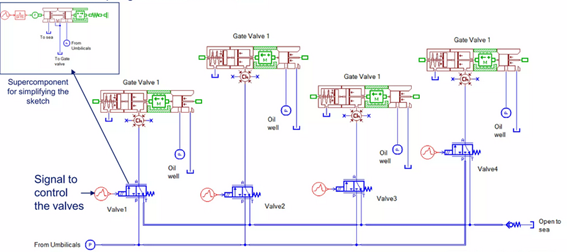

Modelagem completa da mecânica das válvulas de gaveta com acionamento solenoide para entendimento da dinâmica de funcionamento
Modelagem detalhada de componentes
Uma das grandes vantagens do Amesim é a capacidade de modelar componentes com diferentes níveis de detalhe.
Unidade Hidráulica (HPU)
A HPU pode ser modelada considerando:
- Motores elétricos
- Bombas hidráulicas (pistão, palheta)
- Válvulas de alívio
- Acumuladores de alta e baixa pressão
Isso permite avaliar o comportamento dinâmico completo do sistema de geração de potência hidráulica.

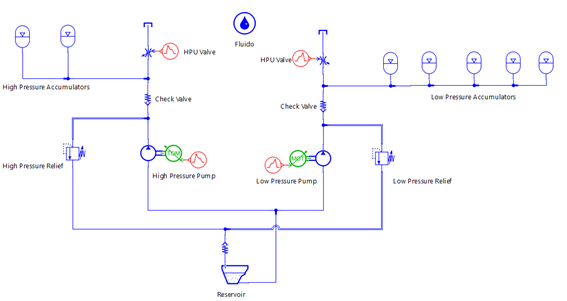

Modelagem da HPU com linhas de alta e baixa pressão e acumuladores
Válvulas e atuadores
As válvulas podem ser modeladas com base em parâmetros físicos reais, como:
- Diâmetro do spool
- Rigidez de molas
- Massas móveis
- Forças de escoamento
Isso possibilita simular com precisão a dinâmica de atuação, essencial em sistemas subsea.

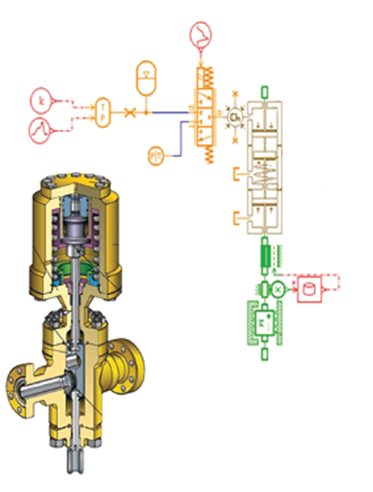

Sistema de controle de válvula de gaveta subsea com inércia, massas e molas.
Acumuladores e escoamentos
O Simcenter Amesim oferece bibliotecas para:
- Acumuladores hidráulicos e térmicos
- Modelos de orifícios e restrições
- Escoamento laminar e turbulento
- Trocas térmicas
Com isso, é possível capturar efeitos reais como compressibilidade, perdas de carga e variações térmicas.

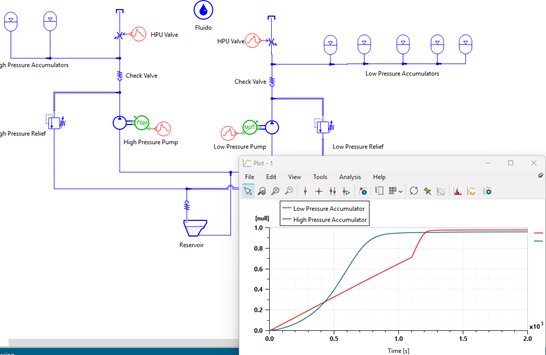

Simulação do tempo de enchimento dos acumuladores da HPU
Umbilicais e redes de distribuição
Os umbilicais são elementos críticos nos sistemas subsea e podem ser modelados considerando:
- Compressibilidade dos fluidos e materiais
- Perdas por atrito (regime laminar/turbulento)
- Efeitos inerciais
- Geometria da tubulação
Além disso, redes complexas de distribuição podem ser simuladas com:
- Junções (T, curvas, expansões)
- Perdas locais e distribuídas
- Distribuição de pressão e vazão ao longo do sistema

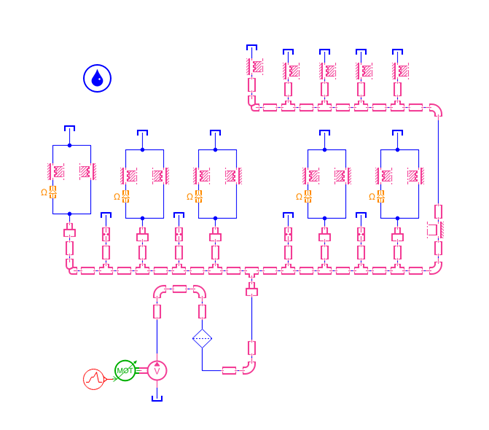

Modelagem da resistência hidráulica da rede de distribuição
Integração com sistemas de controle
O Amesim permite modelar tanto o sistema físico (plant) quanto o sistema de controle.
Isso possibilita:
- Simulação em malha aberta e fechada
- Desenvolvimento de estratégias de controle
- Integração com ferramentas como Simulink
- Validação via HiL
Essa integração é essencial para garantir que os sistemas de controles subsea operem corretamente em condições reais.

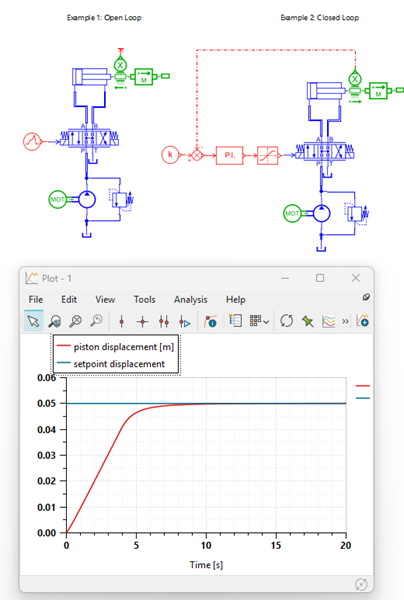

Controles aberto e fechado do acionamento do atuador
Benefícios do uso do Simcenter Amesim
A aplicação do Simcenter Amesim no contexto de Oil & Gas traz benefícios diretos:
- Redução significativa de protótipos físicos
- Diminuição de custos de desenvolvimento
- Antecipação de falhas de integração
- Aceleração do time-to-market
- Aumento da confiabilidade operacional
Além disso, a simulação permite explorar cenários que seriam inviáveis ou extremamente caros de testar fisicamente.
A simulação de sistemas com o Simcenter Amesim representa um diferencial competitivo claro para empresas do setor de Oil & Gas, especialmente no desenvolvimento de sistemas de controles subsea.
Ao permitir a modelagem completa de sistemas multifísicos e sua integração com estratégias de controle, o Amesim viabiliza decisões de engenharia mais assertivas, reduz riscos e aumenta a eficiência operacional.
Se você busca maior previsibilidade, segurança e desempenho no desenvolvimento de sistemas subsea, a simulação 1D baseada em modelos é um caminho essencial, e o Simcenter Amesim é uma das ferramentas mais completas para isso.
