O Simcenter PhysicsAI Generate, disponível no Simcenter Hypermesh, utiliza IA generativa baseada em difusão, treinada em dados históricos de design e simulação, para produzir conceitos inovadores de design de engenharia 3D consciente da física, diretamente a partir de metas dimensionais e KPIs de desempenho, em segundos.
Este artigo explica como isso funciona, analisa um estudo de caso real de carcaça eletrônica e mostra como ele transforma seu fluxo de trabalho de engenharia desde o primeiríssimo conceito.
Rompendo o ciclo de iteração CAD-simulação que está atrasando você
O processo convencional de design de engenharia, baseado em receber requisitos, construir manualmente a geometria no CAD, configurar a malha, definir condições de contorno e aguardar o processamento do solver de física, gera um ciclo ineficiente de tentativas e erros. Com frequência, os primeiros resultados revelam problemas estruturais (como deslocamentos excessivos ou concentrações de tensão críticas), forçando o engenheiro a retornar ao CAD para ajustes pontuais, como o espessamento de paredes ou a adição de nervuras, apenas para reiniciar o tempo de espera da simulação.
Esse fluxo impõe desafios severos à produtividade:
- Desperdício de tempo técnico: uma parcela expressiva da jornada de trabalho é consumida por tarefas operacionais de correção, reenvio de modelos e tempo de espera dos solvers, em vez de focar no pensamento analítico e estratégico.
- Erros de modelagem no meio do processo: iterações manuais repetitivas aumentam o risco de falhas geométricas detectadas tardiamente, invalidando simulações antes mesmo da entrega dos resultados.
- Incompatibilidade com os prazos de mercado: o método tradicional de tentativa e erro restringe o número de alternativas que podem ser testadas antes dos prazos de entrega de conceitos e propostas (como RFQs).
Embora essa abordagem clássica (CAD manual + solver de física) tenha sido a base do desenvolvimento de grandes produtos por décadas, ela se tornou obsoleta diante das exigências atuais do mercado. Os ciclos de vida dos produtos estão cada vez menores, e os OEMs exigem um volume maior de variantes de design, com margens de desempenho mais rígidas e prazos de entrega drasticamente reduzidos.
A evolução da indústria exige uma abordagem mais inteligente: ir além da aceleração de análises pontuais e implementar metodologias capazes de gerar novos conceitos de design otimizados diretamente a partir dos requisitos e do histórico de simulações da empresa. É exatamente para preencher essa lacuna que o Simcenter PhysicsAI foi desenvolvido.
A evolução do Simcenter PhysicsAI
O Simcenter PhysicsAI não surgiu totalmente formado da noite para o dia. Como as melhores soluções de engenharia, ele evoluiu, moldado por problemas reais que engenheiros reais enfrentavam e refinado a cada etapa para entregar algo mais poderoso que a anterior.
Começou com respostas mais rápidas para as perguntas que você já estava fazendo
O Simcenter PhysicsAI começou abordando a parte do ciclo que você provavelmente mais teme: a espera. Você ainda desenhava manualmente no CAD, mas em vez de enviar para um solver de física completo e se afastar para tomar um café ou dois, o Simcenter PhysicsAI entregava previsões em tempo real em qualquer domínio de engenharia, fosse estrutural, térmico, eletromagnético, de fluidos ou de manufatura.
O modelo havia aprendido com dados históricos de simulação usando Aprendizado Profundo Geométrico (Geometric Deep Learning) e podia prever em novas geometrias em uma fração do tempo. Para equipes que executam centenas de iterações de design, isso foi um divisor de águas genuíno. Aquelas horas de tempo de solver? Comprimidas em segundos.
Foi um salto significativo e provou algo importante: a IA, treinada em dados de simulação reais, podia entender genuinamente a relação entre geometria e física. Essa percepção abriu as portas para uma visão ainda mais ambiciosa, se o Simcenter PhysicsAI conseguia avaliar designs com tanta velocidade e precisão, a próxima pergunta era “quão mais longe podemos ir?”, e a resposta foi colocar esse entendimento profundo e aprendido para trabalhar ainda mais cedo no processo de design, no exato momento em que um conceito nasce.
Podemos ir do requisito de projeto para a geração de geometria?
Em vez de apenas avaliar seus designs mais rapidamente, o Simcenter PhysicsAI agora ajuda a criá-los. Você fornece seus requisitos de design – metas dimensionais, KPIs de desempenho, e o Simcenter PhysicsAI gera conceitos de geometria inovadores que são projetados para atendê-los.
Seu processo de design não começa mais com uma tela em branco e um pressentimento. Começa com um conceito consciente da física, gerado por IA, que está pronto para o seu refinamento e julgamento. Este é o salto da aceleração de simulação para a geração de conceitos – e muda não apenas a velocidade com que você trabalha, mas fundamentalmente a forma como você trabalha.
Bem-vindo ao Simcenter PhysicsAI Generate.
Como os modelos de difusão geram designs de engenharia?
Se você já se maravilhou com a forma como ferramentas como o DALL·E ou o Stable Diffusion evocam imagens fotorrealistas a partir de um comando de texto, você já tem uma intuição do que está acontecendo dentro do Simcenter PhysicsAI Generate – exceto que aqui, o resultado não é uma imagem 2D. É uma geometria de engenharia, condicionada pela física real.

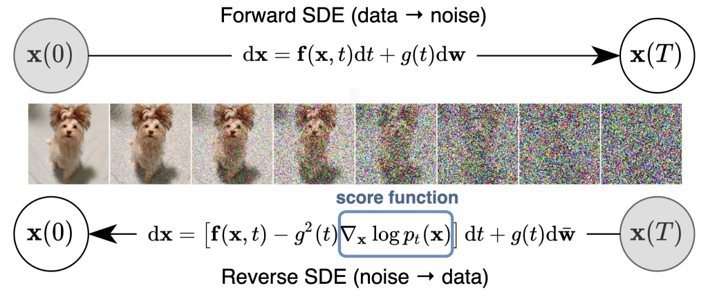

A espinha dorsal do Simcenter PhysicsAI Generate é um modelo de difusão, a mesma classe de algoritmo que se tornou o estado da arte para a geração de imagens, vídeos e música. Isso não é linguagem de marketing. Está fundamentado em algumas das pesquisas mais influentes da IA moderna. O artigo histórico de 2020 de Ho, Jain e Abbeel, Denoising Diffusion Probabilistic Models, estabeleceu a estrutura matemática que tornou a IA generativa de alta qualidade prática em escala. Com base nisso, o trabalho de Song et al., Score-Based Generative Modeling Through Stochastic Differential Equations, estendeu a teoria ainda mais, mostrando como uma rede neural poderia aprender a reverter um processo de ruído ao longo do tempo contínuo, dando origem aos fluxos de geração que agora alimentam tudo, desde a síntese de imagens até, como você verá, o geometria de engenharia 3D.
O Simcenter PhysicsAI Generate apoia-se nesses fundamentos e redireciona seu poder para algo que os pesquisadores originais provavelmente nunca imaginaram: ajudar um engenheiro que encara uma tela de CAD em branco em uma manhã de segunda-feira a encontrar seu primeiro grande conceito antes que o café esfrie.
Eis como funciona:
Fase de treinamento: aprendendo com o que existe
O modelo é treinado em uma biblioteca de designs históricos que você já possui, cada um emparelhado com seus parâmetros de design correspondentes e resultados de simulação (KPIs como deslocamento, tensão ou temperatura). Durante o treinamento, o modelo aprende a corromper esses designs limpos em ruído puro progressivamente, pense nisso como “esquecer” sistematicamente a aparência de um bom design, passo a passo. Simultaneamente, uma rede neural aprende o inverso: como remover o ruído (denoise), para reconstruir uma geometria significativa a partir desse ruído.
Após um período de treinamento focado, o modelo internalizou a relação profunda entre seus parâmetros de design, desempenho físico e geometria. Ele, em essência, estudou cada design que sua equipe já produziu e aprendeu as regras que conectam a forma ao desempenho.
Fase de geração: criando o que ainda não existe
No momento da inferência, o processo ocorre de forma inversa. Você começa com ruído aleatório e fornece suas metas de design, dimensões, limiares de desempenho, KPIs. A rede neural então remove o ruído progressivamente daquele ruído aleatório, guiada pelas suas entradas de condicionamento, até que um design 3D coerente surja, em apenas uma questão de segundos. O que antes exigia longas execuções de solver e iteração manual agora pode acontecer quase instantaneamente, sob demanda.
Um dos aspectos mais poderosos dos modelos de difusão é a sua diversidade inerente. Como a geração começa a partir de um ruído amostrado aleatoriamente, cada execução com uma semente (seed) diferente produz um design diferente, todos os quais satisfazem as mesmas metas de entrada. As soluções de engenharia raramente são únicas, e o Simcenter PhysicsAI Generate abraça essa realidade. Em vez de entregar uma única resposta e dar o trabalho por encerrado, ele oferece uma distribuição de conceitos de design válidos para explorar. A semente aleatória se torna o seu controle de criatividade, gire o botão e você obterá um novo conceito a cada vez.
Impacto no mundo real: o estudo de caso da carcaça eletrônica
A teoria é convincente. Mas nada torna o valor de uma tecnologia mais tangível do que assisti-la resolver um problema real de engenharia, um que se parece muito com o tipo de desafio que está na sua própria fila de projetos agora.
O desafio
Imagine o seguinte: você trabalha para uma empresa que projeta carcaças eletrônicas de plástico para uma variedade de OEMs. Uma nova Solicitação de Cotação (RFQ) chega à sua mesa. O cliente tem requisitos específicos, restrições dimensionais externas e um deslocamento estrutural máximo permitido sob carga. Coisas comuns, superficialmente. Mas seu espaço de design é rico: o comprimento da carcaça, a largura, a espessura da parede, as dimensões da placa de base e a presença ou ausência de nervuras internas interagem de maneiras que nem sempre são intuitivas. Obter um conceito que satisfaça todas as metas sem passar uma semana no ciclo de iterar e simular é o verdadeiro desafio.
Tradicionalmente, você começaria a esboçar conceitos, executaria FEA em cada um, iteraria e eventualmente convergiria para algo que funcionasse. Com um espaço de design tão grande, esse processo pode consumir dias ou semanas. E se os requisitos da RFQ estiverem fora da faixa do que sua equipe construiu antes? Você estará navegando em território desconhecido, com nada além de experiência e instinto para guiá-lo.
Treinando o gerador
Com o Simcenter PhysicsAI Generate, sua equipe alimenta o sistema com sua biblioteca de designs históricos de carcaças. Cada design é marcado com seus parâmetros-chave, comprimento, largura, espessura da parede, configuração das nervuras e o deslocamento máximo resultante da simulação. Estes se tornam as metas de design que condicionam o gerador.
Após o treinamento, o modelo aprendeu algo notável: as correlações sutis e não lineares entre a geometria da carcaça, incluindo recursos sutis como a presença ou ausência de nervuras, variações na espessura da placa de base e o desempenho estrutural resultante. Ele entende que paredes laterais mais altas ou uma placa de base mais fina alteram a resposta de deslocamento de maneiras específicas, e que o posicionamento das nervuras pode compensar outras compensações geométricas (trade-offs). Em suma, ele absorveu o conhecimento coletivo de simulação que sua equipe construiu ao longo de anos e sabe como usá-lo.
Gerando conceitos de design inovadores
Agora vem a parte que transforma seu longo processo de design de produto. A nova RFQ chega com metas específicas, digamos, uma largura de 0,04 m, um comprimento de 0,07 m e um deslocamento máximo de 0,001 m. Você insere esses dados diretamente na interface do Simcenter PhysicsAI Generate como metas de design. Em menos de 10 segundos, o gerador produz uma geometria de carcaça inovadora que nunca viu antes, arquitetada para atender a essas metas. O deslocamento previsto correlaciona-se estreitamente com a meta de desempenho que você passou para o gerador, validando que o design gerado não é apenas geometricamente plausível, é fisicamente significativo.
O que é particularmente impressionante é que o design gerado não é simplesmente a correspondência mais próxima do seu banco de dados de treinamento. A visualização do espaço de design, plotando o comprimento contra o deslocamento para designs próximos a uma determinada largura, revela que o gerador pode produzir conceitos que se situam em regiões do espaço de design onde não existe nenhuma amostra de treinamento. Ele está genuinamente criando designs inovadores que são fundamentados na física.
E ao variar a semente aleatória, você obtém múltiplos conceitos distintos de carcaça, cada um atendendo às mesmas metas da RFQ, mas explorando diferentes estratégias geométricas. Um pode usar uma placa de base mais espessa com o mínimo de nervuras. Outro pode usar uma base mais fina com um padrão de nervuras mais agressivo. Você não está mais procurando uma agulha em um palheiro, está recebendo uma lista selecionada de agulhas para escolher, e a escolha de qual levar adiante é sua.
Como a IA generativa altera seu fluxo de trabalho de engenharia?
As implicações do Simcenter PhysicsAI Generate estendem-se muito além da geração mais rápida de conceitos. Elas tocam a economia fundamental e a criatividade de como você trabalha todos os dias.
- Resposta mais rápida à RFQ: quando um novo conjunto de requisitos chega, o tempo entre “requisitos recebidos” e “primeiro conceito viável pronto para revisão” colapsa de dias para minutos. Para equipes que competem em capacidade de resposta, esta é uma vantagem decisiva.
- Exploração mais ampla do espaço de design: você, como todo engenheiro, é limitado pelo tempo. Essa restrição naturalmente o empurra para padrões familiares e geometrias comprovadas. O Simcenter PhysicsAI Generate não exibe tal viés. Ele explora toda a distribuição aprendida de designs, trazendo à tona geometrias que você talvez nunca tivesse considerado, e algumas delas se mostram melhores.
- Design de conceito focado primeiro na física: Os conceitos que o Simcenter PhysicsAI Generate produz não são apenas geometricamente interessantes, eles são treinados em dados reais de simulação, o que significa que são cientes da física desde o primeiro momento de sua existência. Você não está partindo de uma forma bonita esperando que ela funcione. Você está partindo de uma forma que já entende a física.
Como o Simcenter PhysicsAI Generate se compara a outras abordagens de design generativo no mercado?
A maioria das ferramentas de design generativo baseadas em geometria funciona manipulando a geometria dentro de um envelope de design predefinido, com restrições físicas aplicadas após uma forma ser proposta, como um filtro. A ferramenta propõe; a verificação física vem na sequência. O Simcenter PhysicsAI Generate inverte inteiramente essa lógica. Ele utiliza modelos de difusão cientes da física treinados em seus próprios dados históricos de simulação, o que significa que os conceitos gerados são condicionados pela física real desde o primeiro passo.
Há mais uma distinção que vale a pena notar. A maioria das ferramentas de design generativo retorna uma única solução otimizada. O Simcenter PhysicsAI Generate, por contraste, produz uma distribuição de conceitos válidos, cada um satisfazendo as mesmas metas de entrada, cada um explorando uma estratégia geométrica diferente. Ao simplesmente variar a semente aleatória, você obtém um novo conceito a cada vez, todos fundamentados na física, atendendo aos seus requisitos.
A IA como sua parceira de design
Por décadas, a simulação tem sido uma ferramenta para avaliar seus designs. Você trazia a criatividade e o conhecimento de domínio; a simulação dizia se suas ideias funcionavam. Os papéis eram claramente definidos.
O Simcenter PhysicsAI começa a esbater essa fronteira, da melhor maneira possível. A IA não é mais apenas um validador sentado ao final do seu fluxo de trabalho; ela está se tornando uma colaboradora no início. Ela traz uma compreensão aprendida de como a geometria e a física interagem ao longo de milhares de designs anteriores e usa esse conhecimento para propor novas soluções que você pode, então, refinar, validar e dar vida. O Simcenter PhysicsAI Generate marca uma mudança no que essa colaboração parece, de uma IA como validadora de simulação para uma IA como colaboradora de design, uma que chega à mesa de conceitos com o conhecimento de física já embutido.
Isso não substitui você. Isso o amplifica. O julgamento criativo, a percepção de manufatura, o relacionamento com o cliente, o instinto de engenharia construído ao longo de anos de experiência duramente conquistada, esses continuam sendo seus. O que muda é o trabalho laborioso de traduzir requisitos em geometria viável. Essa busca em estágio inicial agora pode acontecer mais rápido, com uma exploração mais ampla e uma orientação física mais forte.
Seu próximo grande design pode estar a poucos segundos de distância
O Simcenter PhysicsAI Generate está disponível no Simcenter Hypermesh. Começar é simples: configure seu conjunto de dados de treinamento com parâmetros de design e KPIs, treine seu gerador e comece a produzir conceitos de design inovadores em segundos.
O futuro da engenharia não é apenas uma simulação mais rápida, é uma geração mais inteligente, ciente da física, orientada por dados e pronta para trabalhar ao seu lado desde o primeiríssimo conceito.
Para viabilizar essa transformação, a JL atua como elo estratégico na jornada de inovação da sua empresa. Através de suporte especializado e sólida expertise técnica, a JL apoia a integração do Simcenter PhysicsAI Generate ao seu fluxo de trabalho, auxiliando na estruturação de dados históricos e na capacitação das equipes. Com a parceria da JL, sua operação une o poder da inteligência artificial generativa à eficiência de processos, transformando o tempo e o potencial tecnológico em vantagem competitiva, respostas rápidas ao mercado e máxima otimização de engenharia.
Entre em contato para saber mais!
